توضیحات محصول:
مشخصات اسپیسر بتنی

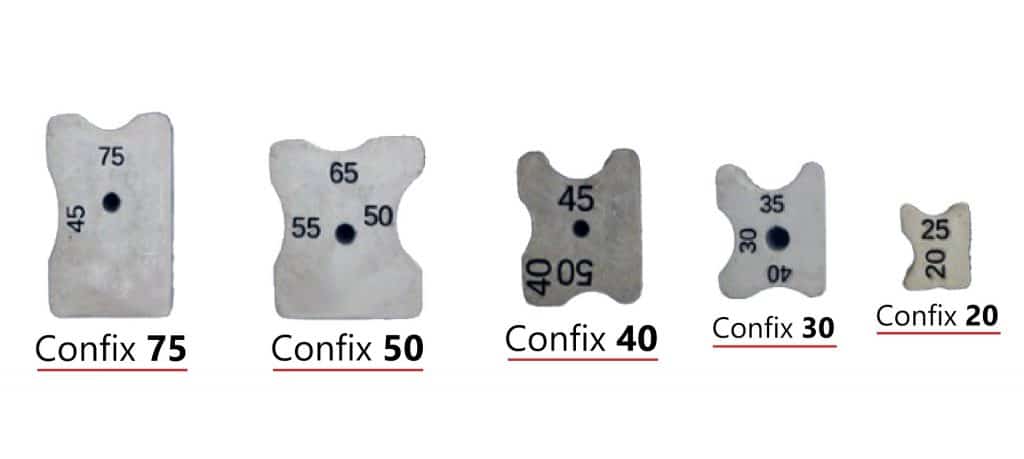

اسپیسر بتنی جهت تامین کاور آرماتور بندی بتن سقفی ، کفی و فاصله گذاری قوی ارماتور قطعات سنگین وزن سازه نظیر فونداسیون و بتن ریزی کف سازی صنعتی ، ایجاد پوشش زیر میلگرد حرارتی دال بتنی ، سقف وافل و انواع ستون ، دیوار برشی ، پله ، تیر و سایر المان های ساختمانی با مشخصات فنی ویژه طراحی و تولید گردیده است. لقمه سیمانی بصورت عمودی روی قالب بندی قرار میگیرند و همانطور که در عکس فوق دیده میشود هر کدام از اسپیسر ها بتنی دارای ضخامت های مختلفی از 2.5 سانت تا 7.5 سانتی می باشد. از طرف دیگر پژوهش ها موید این مطلب است که بر خلاف اسپیسر های پلاستیکی ( پی وی سی ) تشابه جنس اسپیسر ها بتنی و سازه در پوزولان موجب کاهش نفوذپذیری آب و مواد شیمیایی می شود که مورد اخیر به ویژه در آب بند از اهمیت بسزایی دارد.
موارد استفاده:
کاربرد اسپیسر سیمانی
- تامین کاور کف و بدنه فنداسیون .
- حفظ فاصله سطوح بتنی افقی نظیر کف سازی ، دال و انواع سقف ها .
- ایجاد پوشش مورد نیاز دیوار برشی ، ستون و سایر عناصر سازه ای عمودی .
- در مواردی که با توجه به تراکم آرماتوربندی ، بزرگی قالب ، حجم سنگین بتن ریزی و نیروی فشاری فوق العاده امکان استفاده از اسپیسر های پلاستیکی مشابه نباشد و نیاز به اسپیسری با مقاومت فشاری بالاتر است .
- مهیا نمودن کاور قطعات بتنی پیش ساخته .
مزایا:
مزایای اسپیسر بتنی
- چسبندگی مناسب بین بتن و اسپیسر با توجه به عدم تفاوت جنس که این امر خود موجبات کاهش نفوذپذری را خصوصا در مورد بتن های نمایان ( اکسپوز ) در برابر رطوبت و یون های مخرب را فراهم می نماید .
- ضریب انبساطی همسان بتن و اسپیسر بتنی ( لقمه بتنی ) و لزا کاهش ترک های ناشی از تفاوت انبساط و تغییر حجم بتن سازه و اسپیسر در سیکل های کاهش و افزایش دما .
- امکان استفاده از تعداد کمتر در واحد مترمربع در قیاس با اسپیسر های پلاستیکی و شرایط نرمال بارگذاری .
- مقاومت فشاری بالا در مقایسه با مصالح مشابه .
- کاهش خطر ریسک خوردگی در برابر عوامل جوی و شیمیایی مخرب .
- امکان تولید در اشکال مختلف و و استفاده از یک اسپیسر در 2 یا 3 ضخامت پوشش مختلف .
اطلاعات فنی:
مشخصات فنی اسپیسر بتنی
| شناسه محصول | ضخامت پوشش (mm) | بسته بندی |
| AG Confix-25 | 25-30 | 300 |
| AG Confix-30W (سیم دار) | 30 | 30 |
| AG Confix-40 | 40-50 | 190 |
| AG Confix-45 | 40-45-50 | 40 |
| AG Confix-50 | 40-50 | 100 |
| AG Confix-50W (سیم دار) | 40-50 | 90 |
| AG Confix-50S | 50 | 80 |
| AG Confix 55 | 50-55-65 | 20 |
| AG Confix-75 | 45-75 | 15 |
| AG Confix-75S | 75 | 80 |
| AG Confix-75SW (سیم دار) | 75 | 70 |
استاندارد ها:
استاندارد اسپیسر سیمانی
این محصول براساس استاندارد زیر تحت کنترل قرار می گیرد:
الزامات مبحث 9 مقررات ملی ساختمان ایران
EN135001-1:2002 class1
BS 7973
نحوه استفاده:
نحوه اسپیسر بتنی
توصیه میشود به موارد ذیل و حداقل مقادیر پوشش مندرج در مبحث ۹ آیین نامه جهت محاسبه چگونگی چیدمان مناسب اسپیسر سازه‌های بتنی مورد توجه قرار گیرد:
- در سطوح افقی برای نگه داشتن شبکه آرماتورهای استفاده شده فواصل اسپیسرگذاری حداکثر برابر ۵۰d (۵۰ برابر قطر میل گرد فولادی) میباشد، البته این فاصله نباید از ۱۰۰۰ میلیمتر تجاوز کند.
- نحوه چیدمان در ستونها اسپیسر‌ها در پایین، وسط و قسمت فوقانی ستون میباشد و فاصله آن‌ها نباید از یکدیگر از ۱۰۰d (۱۰۰برابر قطر میل گرد فولادی) بیشتر شود توجه داشته باشید که اسپیسر در ستون به خاموت‌ها متصل شود.
- در تیرها، چیدمان اسپیسر بتن در امتداد طولی تیر در دو انتها و وسط تیر قرار میگیرند، حداکثر فاصله دو اسپیسر در امتداد طولی تیر از ۱۰۰۰ میلیمتر بیشتر باشد. در ارتباط با تیر و پوتر‌های با عرض کمتر ۲۵ سانتی متر یک عدد اسپیسر در میانه عرض تیر به شرط رواداری جانبی مناسب کفایت می‌کند. در وجه افقی پائینی در تیر‌های با عرض ۲۵ تا ۵۰ سانتی متر دو عدد اسپیسر با فاصله‌ای بیش از ۵ سانتیمتر از لبه جانبی شبکه خاموت قرار گیرد. و جهت حفظ فاصله سطوح عمودی دو طرف تیر از یک عدد اسپیسر در وسط ارتفاع تیر استفاده فرمایید. همین شرایط در ارتباط با تیر‌های با عرض بیش از ۵۰ سانتی متر با افزودن ۱ عدد اسپیسر در آکس وجه پایینی به حداقل‌های مذکور صادق است.
- در دیوارها برای حفظ فاصله آرماتورها از سطح قالب‌بندی در دو بعد طول و ارتفاع فواصل اسپیسر‌ها ۵۰d (۵۰ برابر قطر میل گرد فولادی) یا ۵۰۰ میلی متر هر کدام که کوچکتر باشد مورد استفاده قرار گیرد.
اقدامات احتیاطی:
- این محصول فاقد آلاینده های زیست محیطی است .
- توصیه می گردد جهت اسپیسر گذاری و نصب از دست کش و ابزار مناسب استفاده نمایید .
- از قرار دادن بیش از ۵ کارتن روی یکدیگر (خصوصا در ارتباط با بسته بندی های پر تعداد) خودداری نمایید .
