توضیحات محصول:
مشخصات اسپیسر چرخی
اسپیسر پلاستیکی ویل فیکس جهت تامین کاور سطوح عمودی خاموت و میلگرد های ستون ، ارماتور دیوار برشی و فاصله گذاری آرماتور فونداسیون از بدنه قالب بندی کاربرد دارد. طراحی اسپیسر گرد خورشیدی یا ویلسان همانند انواع اسپیسر های ساختمانی به نحوی است که با مصرف میزان مشخصی از اسپیسر چرخی در قطعات بتنی دیواری و ستون ضخامت پوشش تصریح شده در مشخصات فنی مبحث 9 آیین نامه در اندازه های 2 , 2.5 , 3 , 4 , 5 سانتی و 7.5 سانت حین بتن ریزی تثبیت و نهایتا مانع از خوردگی آرماتوربندی ساختمان در اثر عوامل خورنده شیمیایی می گردد.
موارد استفاده:
کاربرد اسپیسر خورشیدی
- تامین کاور بتنی سطوح عمودی المان هایی نظیر دیوار و ستون و مقاطع مدور و … بتن درجا و پیش ساخته سازه های بتن مسلح .
مزایا:
مزایای اسپیسر دیواری
- پیشگیری از خوردگی میلگرد های اصلی و خاموت ناشی از نفوذ یون کلر ، سولفات ، اسید ها و عوامل مخرب شیمیایی موجود در دیوار های برشی و ستون ابنیه بتنی با ایجاد پوشش یکنواخت روی این مقاطع .
- طراحی و تولید مطابق با اسـتاندارد BSI 7973 جهت تسهیل عبور سیال و تثبیت بهتر در مخلوط بتنی در شرایط ویبره و جابجایی های حین فرآیند بتن ریزی .
- حفظ حالت موازی شبکه میلگرد و قالب بندی و پیشگیری از پیچیدگی آرماتور داخل قالب .
اطلاعات فنی:
مشخصات فنی اسپیسر گرد دیواری

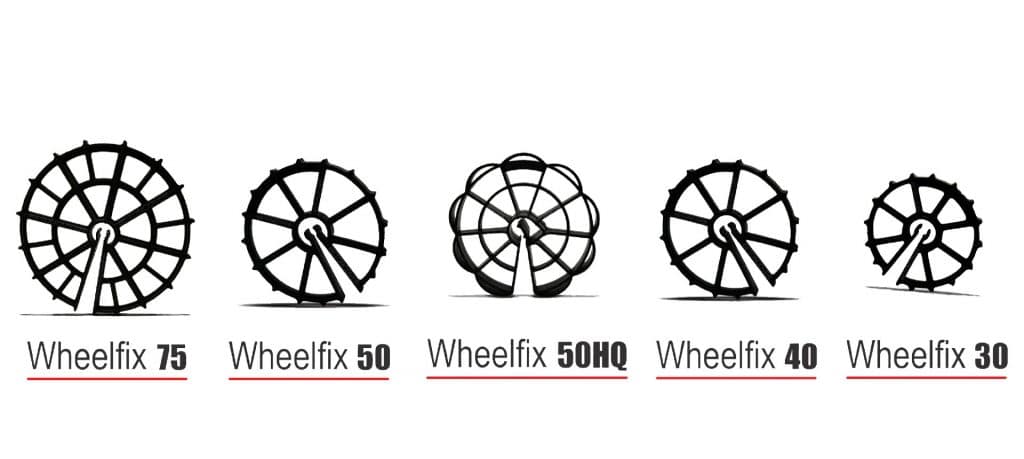

شناسه محصول | قطر میلگرد (mm) | ضخامت پوشش (mm) | بسته بندی |
AG Wheelfix-25 | 8-12 | 25 | 1000 |
AG Wheelfix-30 | 12-20 | 30 | 500 |
AG Wheelfix-40 | 12-20 | 40 | 400 |
AG Wheelfix-50 | 12-20 | 50 | 250 |
AG Wheelfix-75 | 12-16 | 75 | 100 |
استاندارد ها:
استاندارد اسپیسر ویل فیکس
این محصول براساس استاندارد زیر تحت کنترل قرار می گیرد:
BS 7973-1
نحوه استفاده:
نحوه اسپیسر ویلسان
جهت اسپیسر گذاری ویل فیکس به غیر از شرایط خاص سازه ای که بر روی میلگرد های راستای اصلی نصب می شوند روی خاموت ها نصب می گردند. حال با توجه به موارد فوق و حداقل های درج شده نسبت به قرار دادن اسپیسر های چرخی در میلگرد ها و قفل کردن میلگرد درون شاخک های اسپیسر اقدام فرمایید تا شاهد پوششی یکدست و یکنواخت برای بتن المان های سازه بتنی مطابق آیین نامه مبحث 9 بتن ایران و استاندارد های جهانی باشید.
میزان مصرف:
میزان مصرف اسپیسر خورشیدی
- سطوح عمودی نظیر دیوار های برشی معمول:
4 عدد اسپیسر ویل فیکس در هر مترمربع
- سطوح عمودی با قالب بندی سنگین و ویژه نظیر دیواره تونل:
4 تا 6 عدد اسپیسر خورشیدی در هر مترمربع
- ستون های تا ابعاد 50 * 50:
16 عدد اسپیسر چرخی به ازای هر 3 مترطول ستون
- ستون های با ابعاد بزرگتر از 50 * 50:
به ازای هر 3 مترطول ستون و به میزان افزایش ابعاد متناسب با مقادیر فوق به تعداد اسپیسر های مصرفی بیافزایید
اقدامات احتیاطی:
کیسه های بسته بندی اسپیسر باید به دور از تابش مستقیم و مداوم نور خورشید نگهداري شود.
