میان بلت پلاستیکی آب بند

میان بلت پلاستیکی آب بند

توضیحات محصول:

میان بولت چیست

میان بولت آب بند پلاستیکی مشتمل از قطعات : رابط یا قرقره ای ، لوله آجدار ، مخروطی و استاپر های ساده ( U ) و لبه دار ( T ) تولید می گردد. میان بلت اب بند پی وی سی در قالب بندی بتن انواع دیوار ها نظیر برشی ، استخر ، دیوار بتن مسلح مخزن آب و مخازن بتنی تصفیه فاظلاب ، دیوار حائل غیر مسلح ، بتن ریزی دیواره کانال و تونل های انتقال آب ، سدها و سایر سازه های آبی در آب بندی محل عبور بولت از داخل بتن بـا طراحی خاص و کارآمـد کاربرد دارد.
استفاده از هر سه مدل میانبلت چدنی ، فلزی یا فنری و پلاستیکی علاوه بر حفظ فاصله قالب بندی دیوار در اندازه های مختلف 20 , 25 , 30 , 35 , 40 , 45 , 50 , 60 و 70 سانتی متر بین دو جداره قالب و میلگرد به روشی کارآمد همانند اسپیسر ، برای آب بند کردن سوراخ محل عبور بولت در قالببندی سازه های بتنی آبی کاربرد دارد. از دیگر قطعه هایی که با توجه به نحوه اجرای میانبولت آببند کننده استفاده می شوند میتوان به: مهره ، تسمه ، کله قندی و واشر اشاره کرد.

موارد استفاده:

موارد استفاده میان بولت آب بند پلاستیکی

  • دیوار های برشی و حائل ساختمان به صورت مدفون و نیمه مدفون که پس از مرحله ساخت و در معرض رطوبت و عوامل خورنده شیمیایی قرار می گیرند و طبعاً سوراخ ایجاد شده در محل عبور بلت یک نقطه ضعف جدی جهت حفظ شرایط آب بندی آن محسوب می شود.
  • ایجاد شرایط آب بندی در سازه هایی نظیر: استخرها ، مخزن آب ، تونل و کانال های ، مخازن بتنی تصفیه فاظلاب و دیوار کلیه سازه های هیدرولیکی نگهداری و انتقال آب در مرحله ساخت و بتن ریزی .

مزایا:

مزایای میان بلت پلاستیکی

  • آب بندی محل بولت بعد از اتمام بتن ریزی و باز کردن قالب بندی دیوار .
  • قیمت ارزان و کاهش هزینه تا 65 درصد نسبت به سایر روش ها نظیر استفاده از میان بولت آب بند چدنی و فنری یا فلزی .
  • امکان استفاده از بلت یک تکه و معمولی جهت مهار قالب که از آن می توان در سایر پروژه ها نیز استفاده نمود .
  • امکان افزایش طول تنها با تغییر سایز لوله آجدار پلاستیکی .
  • درگیری کافی با بتن در قسمت لوله و رابط یا قرقره ای به واسطه وجود آج و ساختار دندانه ای قطعات .
  •  حفظ ثبات و فاصله بین دو قالب روبروی هم جهت بتن ریزی .

اطلاعات فنی:

مشخصات فنی واتراستاپ هایی بنتونیتی

نام قطعهجنستعداد مورد استفاده
لوله آجدارPVC1 عدد با طول متغیر بسته به قطر دیوار
رابط یا قرقره ایPVC2 عدد
مخروطی pvc نرم2 عدد
استاپر ساده ( U )
pvc نرم و مقاوم1 عدد
استاپر لبه دار ( T )
pvc نرم و مقاوم2 عدد

لوله آجدار : به عنوان قطعه میانی وظیفه تامین طول جهت عبور بولت با قطر ۱۶ و ۱۸ را به عهده دارد.



رابط یا قرقره ای : این قطعه مابین لوله آجدار و مخروطی قرار گرفته و با توجه به شکل فیزیکی خود درگیری مناسبی با بتن دارد.



مخروطی : در دو انتهای لوله آجدار قرار گرفته و پس از بتن ریزی از دو سر میان بلت خارج می‌گردد.



استاپر ساده : بعد از بتن ریزی و خارج نمودن مخروطی جهت آب‌بندی محل عبور بلت در اواسط لوله میان بولت آب بند قرار می گیرد.



استاپر لبه دار : مسئولیت آب‌بندی و سد حفره ایجاد شده در دو سر خارجی میان بلت پس از اتمام بتن ریزی، باز نمودن قالب‌بندی و خروج مخروطی را به عهده دارد.

مشخصات میان بولت پلاستیکی
استاپر ساده و لبه دار میان بولت پلاستیکی

استاندارد ها:

استاندارد میان بولت آب بند

این محصول براساس استانداردهای زیر تحت کنترل قرار می گیرد:

  DIN 4102-4
 DIN 18216
 DIN 1045

نحوه استفاده:

نحوه استفاده میان بولت

پس از تکمیل آرماتوربندی ، نصب یک طرف از قالب بندی دیوار و تثبیت بخش بیرونی بولت تمام رزوه توسط مهره و واشر ، میان بلت تکمیل شده ( شامل: لوله آجدار با توجه به قطر دیوار ، رابط مخروطی ها ) مماس با جداره داخلی قالب همانند غلافی بلت فلزی را در بر می گیرد. سپس با مونتاژ کامل قالب بندی دیوار از طرفین و تامین ایستایی قالبها ، با تکمیل بتن ریزی و شروع دوره کیورینگ و برداشتن قالب در محل خروج بتن مهاری مخروطی ها روی سطوح دو طرف دیوار مشاهده میگردد که باید خارج گردد. حال یک عدد استاپر ساده را با فشار تا اواسط لوله آجدار هدایت نموده و سپس دو عدد استاپر لبه دار را از دو طرف وارد حفره رابط میان بلت پلاستیکی نمایید. و در نهایت محل خالی برجای ماند را با ترکیبی از گروت پر مقاومت پایه سیمانی و چسب بتن آب بندی پر نمایید.

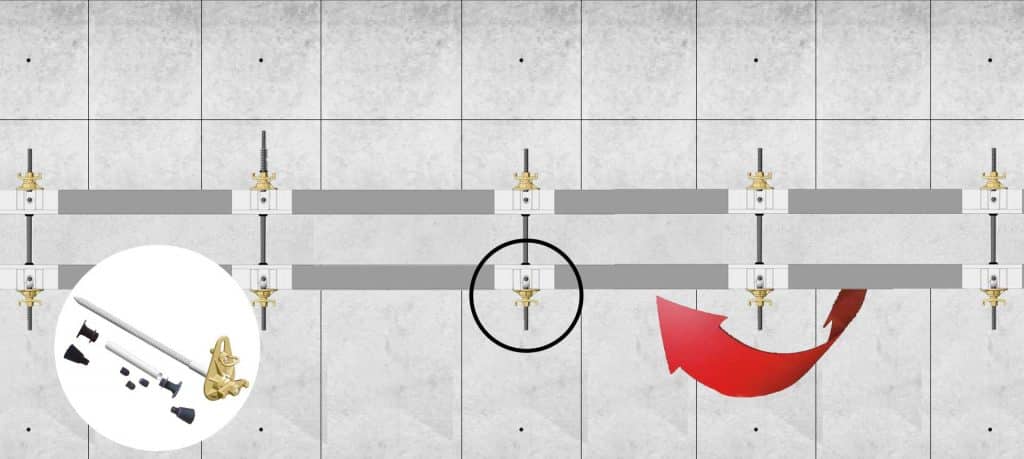

میان بولت در قالب بندی

بسته بندی:

بسته بندی میان بولت آب بند پلاستیکی

  1. لوله های آجدار علاوه بر مونتاژ و تولید مطابق اندازه سفارشی مشتریان گرامی ( با توجه به قطر دیوار ) به صورت شاخه های 3 متری با بسته 40 عددی نیز عرضه میگردد.
  2. رابط یا قرقره ای میان بلت در بسته بندی 300 عددی.
  3. قطعه مخروطی در بسته بندی  600 عددی.
  4. استاپر ساده یا U در بسته بندی  1000 عددی.
  5. استاپر لبه دار یا T در بسته بندی  1000 عددی.

اقدامات احتیاطی:

میان بلت آب بند پلاستیکی باید به دور از تابش مستقیم و مداوم نور خورشید نگهداري شود.
